L630 GPS北斗标准同步时钟GNSS时钟同步服务器

产品描述

1. L630GPS北斗标准同步时钟，采用低相噪锁相技术和大规模集成电路设计，内置进口高稳恒温晶振和高精度授时型GPS接收机，先进的GPS频率测控技术对晶体振荡器输出的频率信号进行精密测量和精准调节，使输出的频率信号锁定到GPS系统上。所提供的高精度时间频率基准信号能够满足ITU-T G.811的1级时间源要求。可广泛为数字交换机、SONET/SDH传输及不同级别定时信号发生等系统提供跟踪与UTC时间的2.048Mb/s(E1)和2.048MHz输出信号。
2. L630GPS北斗标准同步时钟输出的1PPS脉冲信号是GPS驯服晶振输出频率信号经10，000，000次频后得到的，相位与载波信号严格一致，且不受GPS秒脉冲短时间随机跳变所影响，相当于UTC时间基准的复现。此特性可满足通信基站等对时间频率要求严格的系统上。
3. L630GPS北斗标准同步时钟采用智能学习算法，在驯服晶振的过程中不断学习晶振的漂移特性，并存储漂移数据，GPS卫星信号出现异常或信号不可用时，系统可自动切换到保持模式。

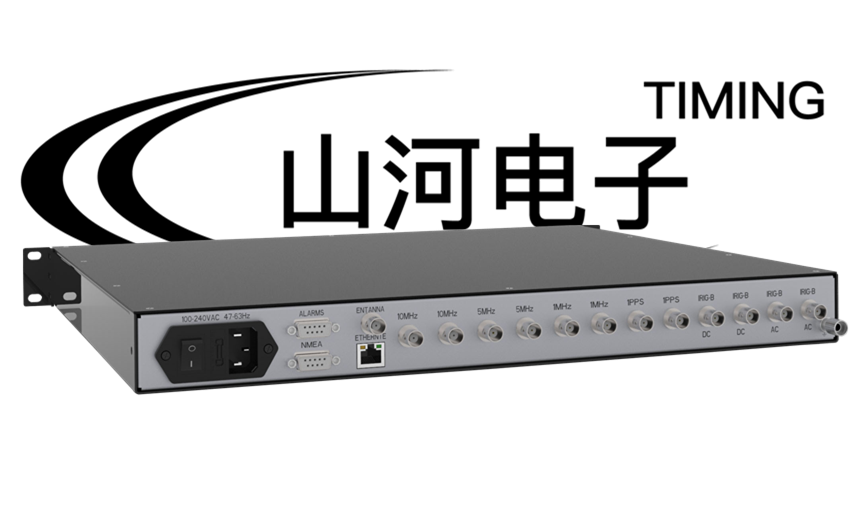

4. L630GPS北斗标准同步时钟采用标准19’’英寸1U机箱设计，前面板高清液晶显示屏可显示时间、GPS工作状态、系统状态等信息。三色指示灯可指示电源、GPS、1PPS、锁定等状态信息。

重要特点

• 多种信号输出：10MHz、2.048Mb/s(E1)、2.048MHz、1pps、RS232
• 支持多参考源：GPS、北斗、GLONASS
• 高精度：频率准确度优于1E-12，满足ITU-T G.811对1级基准时钟源的要求
• 支持单星授时模式
• 机箱防磁处理，抗干扰能力强

技术指标

输出信号:

• 2.048MHz

1. 1路，BNC，方波，75Ω
2. 频率准确度：<1E-12（GPS锁定，24小时平均值）
3.  漂移产生：  符合ITU-T建议G.811的要求
4.  抖动产生：  ≤20ns（峰-峰值）
5. 保持精度：  <5E-10（GPS断开，保持24小时后）


• 2.048Mb/s (E1)

1. 1路，BNC接口，75Ω
2.  线路码型： HDB3
3.  波形：符合ITU-T G.703
4.  脉冲幅度：标称2.37V±0.237V 基到峰
5.  驱动能力：满足ITU-T G.703
6.  抖动性能：符合ITU G.823


• 10MHz

1. 1路，BNC，方波，TTL电平
2. 频率稳定度：优于±5E-10(0～50℃)


1PPS

• 1 路， BNC 接口，TTL 电平  阻抗：50Ω
• 上升沿： <20ns
• 授时精度：<50ns （跟踪卫星相对于 UTC 时间偏差）


TOD信号

• 1路，DB-9 母头，RS232电平
• GPGGA、GPRMC语句格式（4800-N-8-1）
• GPS状态、时间、系统信息


显示:

• 指示灯：Power、GPS、1pps、Tracking
• 液晶屏: 年月日时分秒和GPS工作状态


GPS接收机

• 高精度授时型50通道GPS接收机，定位精度2.5mCEP，授时精度优于30ns（RMS）
• 捕获时间：冷启动<26秒 温启动<1秒 热启动<1秒  重新捕获<1秒
• 接收L1,C/A码信号-1575.42MHz，BNC接口
• 跟踪灵敏度-162dBm,冷启动灵敏度-148dBm


 物理及环境参数:

• 尺寸： 19英寸1U机箱483×240×44.5mm（根据接口数量可选2U或3U机箱）
• 重量： <2.5Kg
• 电源： 220V±20%  47Hz ～63Hz
• 工作温度：-10℃～+50℃
• 存贮温度：-25℃～+85℃
• 湿度： 95％无冷凝
• 功耗： <20W
• 符合GJB2242-94《时统设备通用规范》3.9.1中关于电磁兼容的规定



主要优点

• 卓越的中短期期稳定性
• 相位与载波信号严格一致

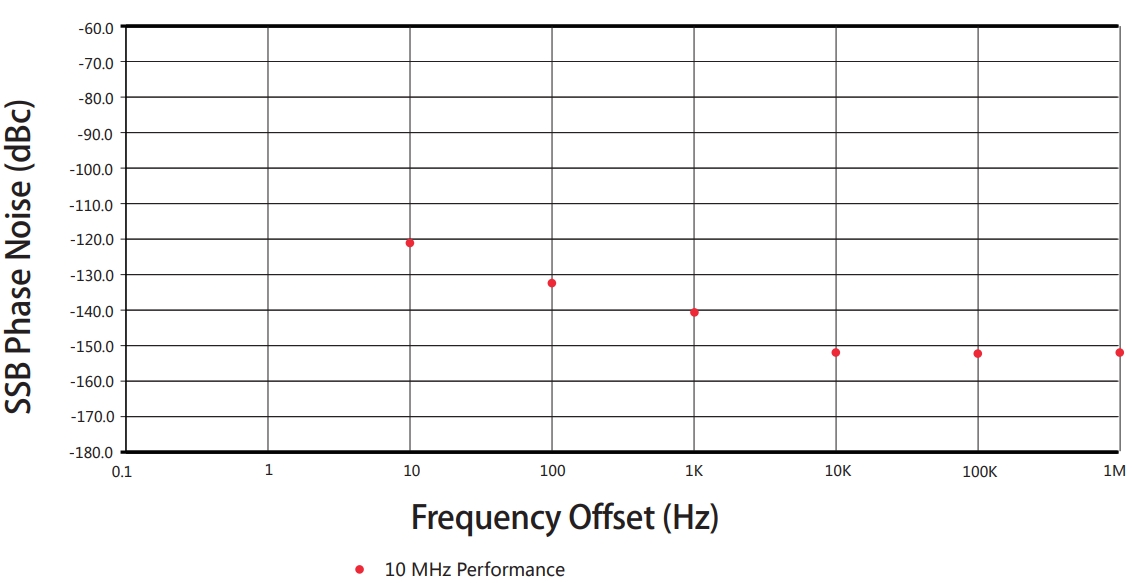

L630Phase Noise Performance

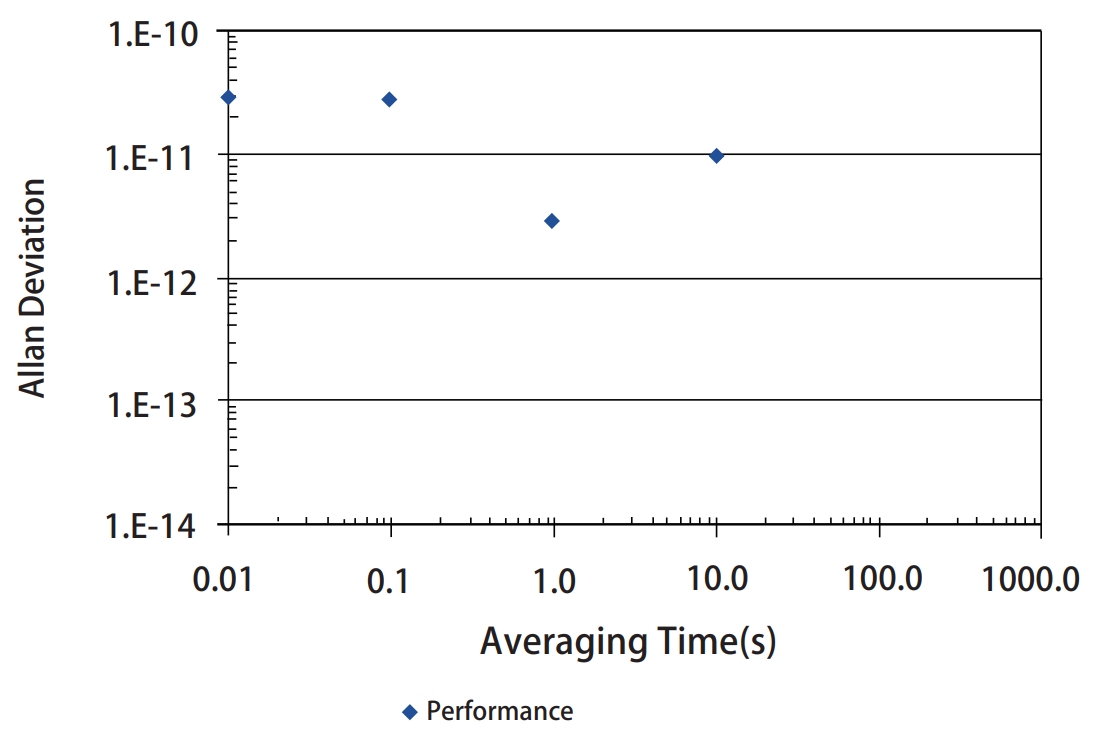

L630Short-Term Stability

标准配置:

• 主机                               1台
• 50米高灵敏GPS天线         1套
• 1米电源线                       1根
• 1米串口线                       1根
• 1米信号线                       1根
• 中文说明书                      1本
• 软件光盘                        1张

选件

支持多路RS485、RS422、1PPS、1PPM、1PPH、IRIG-B AC、IRIG-B DC码输出。
